Сборка листогиба



Cборка листогиба TAPCO серии MAX-I-MUM II Port-O-Bender

Присоединить кронштейн 2 х 4 к вертикальным стойкам, используя 1/4-20 х 1 1/2-дюймовые болты с шестигранными головками и 1/4-20 контргайки.
Ввести вертикальные стойки в опоры, зафиксировать фасонными штифтами (часть 10678).
Присоединить к опорам колеса, используя 1,4-20 х 2 1/2-дюймовые болты с шестигранными головками и 1/4-20 контргайки.

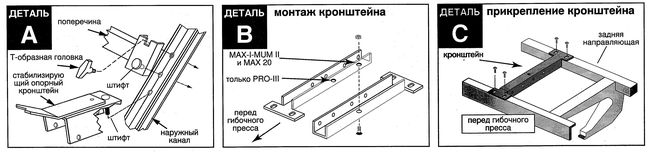

Уставить колеса в лежачее положение, как показано на рисунке, и уставить смонтированные опоры одну напротив другой. Прикрепить балки жесткости к каждой опоре (смотри деталь А). Выровнять и затянуть все Т-образные головки так, чтобы плотно прилегали к основанию.
Уставить опорные стабилизирующие кронштейны. Ввести 4 фасонные штифты с боковой стороны опорных кронштейнов. Выровнять каналы стабилизаторов относительно опорных кронштейнов и провести 4 болта через опорные кронштейны и в каждый угол каналов (10688 или 10689) (смотри также деталь А).
Смонтировать опорные кронштейны (смотри деталь В для точного расположения отверстий), фиксируя их положение контргайками. Прикрепить опорные кронштейны к гибочному прессу при помощи (8) самонарезающихся болтов, поставляемых вместе с оборудованием (смотри деталь С).
Поднять и опустить листогиб на собранную конструкцию, располагая несущие элементы пресса в центре кронштейнов 2x4. Выровнять отверстия в кронштейнах и вставить все фасонные штифты.
Отсоединить опорные кронштейны от распорного узла и уставить вблизи наружных каналов (8а) и задней поперечины (8b), используя 3/8-16 х 1-дюймовый болт с шестигранной головкой (8а) и 1/4-20 х 3/4-дюймовый болт с шестигранной головкой с подголовкой в виде шайбы (8b). Присоединить к распорной балке при помощи штифтов.
Отрегулировать распорный узел путем перемещения верхнего распорного элемента по нижнему, ввести 1 1/2-дюймовый болт через соответствующее отверстие и обе секции распорных элементов и затянуть шестигранные гайки.
